AutoCAD 3D機械實務設計與製圖
作者 ／ 張譽璋
出版社 ／ 博碩文化股份有限公司
出版日期 ／ 2015/09/01
商品語言 ／ 中文/繁體
裝訂 ／ 平裝
定價 ／ NT$520
ISBN 13 ／9789864340422
ISBN 10 ／9864340425
EAN ／9789864340422
頁數 ／ 432
尺寸 ／ 26X19CM
裝訂 ／ 平裝
級別 ／ 無
語言 ／ 中文/繁體
內容簡介
推薦給工業產品設計界最優良的實務案例！
目前坊間AutoCAD參考書籍相當多，但是大部份是以基礎操作為主要內容。鑑於實務案例書籍的缺乏，造成長久以來學習AutoCAD的讀者都僅止於一般操作，對於機械業如何應用AutoCAD設計產品和使用技巧卻是相當缺乏。筆者以從事機械設計23年及AutoCAD教學19年的經驗來撰寫本書。希望能給予想從事機械設計工作的讀者，提供學習參考的書籍，幫助讀者很快的熟悉與了解AutoCAD的實務應用。
本書共分為四大單元，第一單元是以夾爪氣壓缸設計為主題，由上而下的設計概念，引領讀者們了解機械設計流程的概念以及加強3D繪圖的能力。第二、三單元是以主流的兩種3D轉2D工程圖的方式為主題，讓讀者熟悉轉換工程圖的標準方法。第四單元是以工程標註為主軸，使讀者能熟悉各種工程標註的正確標示，以及在標註時能適當地選擇對的方法。
希望本書能幫助想從事機械設計工作的讀者，用最少的時間來熟悉AutoCAD的整合應用，並提供讀者一個實務與軟體結合的學習管道，協助各位一步步地往機械設計師邁進。
作者介紹
■作者簡介
張譽璋
現職：
1.正新橡膠工業股份有限公司，機械設計工程師，資歷23 年。
2.巨匠電腦，AutoCAD 講師，資歷19 年。
專長
◎自動化設備開發設計
◎輪胎成型機開發設計
◎AutoLisp 程式開發設計
作者運用AutoCAD 從事自動化設備開發設計工作23 年，擁有AutoCAD 原廠講師認證及國際認證等多項證照，深入研究AutoCAD 軟體應用多年，分享最新的軟體應用技術以及機械設計經驗，讓學員能輕鬆學習AutoCAD 在設計工作上的整合技術，提升其職業技能及工作效率。
本書目錄

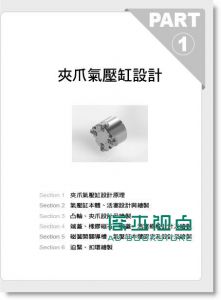

Part 1 夾爪氣壓缸設計
Section 1 夾爪氣壓缸設計原理
Section 2 氣壓缸本體、活塞設計與繪製
Section 3 凸輪、夾爪設計及繪製
Section 4 端蓋、橡膠磁石、帽蓋、活塞螺栓設計及繪製
Section 5 磁簧開關導槽、氣壓缸本體固定孔設計及繪製
Section 6 迫緊、扣環繪製
Part 2 模型空間轉2D工程圖
Section 1 建立模型空間出圖樣版
Section 2 裝配圖、組立圖轉2D工程圖
Section 3 氣壓缸本體、活塞轉2D工程圖
Section 4 凸輪、端蓋及夾爪轉2D工程圖
Section 5 活塞螺栓、帽蓋及橡膠磁石轉2D工程圖
Part 3 配置空間轉2D工程圖
Section 1 建立配置空間出圖樣版
Section 2 裝配圖、組立圖轉2D工程圖
Section 3 氣壓缸本體、活塞轉2D工程圖
Section 4 凸輪、端蓋及夾爪轉2D工程圖
Section 5 活塞螺栓、帽蓋及橡膠磁石轉2D工程圖
Part 4 工程圖標註
Section 1 裝配圖、組立圖之零件編號標註
Section 2 工程圖尺寸標註
Section 3 加工公差標註
Section 4 表面加工及幾何公差標註
Section 5 完工圖面
Appendix 附錄
Section 1 基本機械材料認識
Section 2 工程圖學的標規範制定
Section 3 外掛軟體安裝
